Obvod LT8342 od společnosti Analog Devices je synchronní snižovací DC/DC převodník s nízkým klidovým proudem I_Q. Převodník, který se vyznačuje se architekturou Silent Switcher® a volitelnou frekvenční modulací s rozprostřeným spektrem pro minimalizaci emisí elektromagnetického rušení (EMI), zároveň poskytuje vysokou účinnost na vysokých spínacích frekvencích. Ochrana proti zkratu na výstupu a omezení náběhového proudu jsou volitelné. Převodník LT8342 integruje výkonové spínače 40 V, 9 A pracující na spínací frekvenci, která je programovatelná v rozsahu 300 kHz až 3 MHz a synchronizovatelná s externími taktovacími impulzy. Tento převodník je vybaven programovatelným měkkým startem, příznakem Power Good na výstupu a blokováním výstupního přepětí.

Díky širokému rozsahu vstupního/výstupního napětí, nízkému klidovému proudu na pinu V_IN v režimu burst a podpoře 100% pracovního cyklu pro synchronní tranzistory MOSFET v režimu PassThru™ (V_IN ≥ V_OUT) je obvod LT8342 ideální pro všeobecné aplikace zvyšování napětí a automobilové pre-boost aplikace. Ke snížení klidového proudu na pinu V_OUT ve zpětnovazební smyčce se používá volitelný vnitřní odporový dělič (≥10 MΩ) a dva piny pro výběr 21 úrovní výstupního napětí.

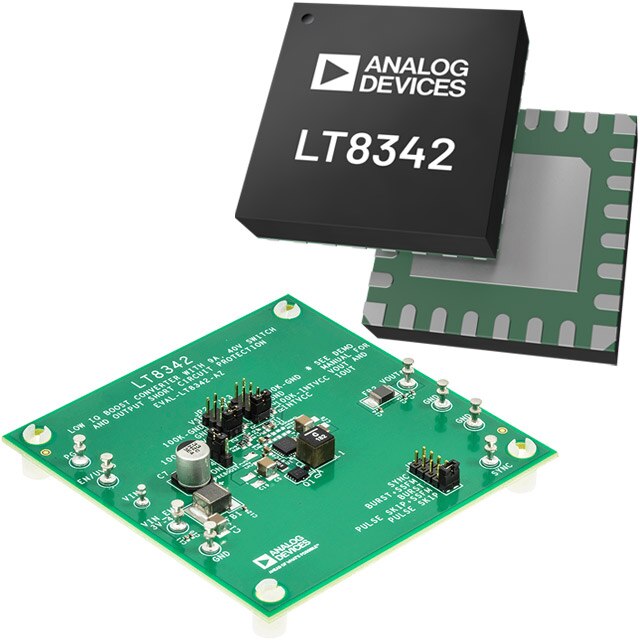

Vyhodnocovací deska EVAL-LT8342-AZ poskytuje osvědčenou konstrukci na vyhodnocování převodníku LT8342, přičemž její aplikační obvod je nakonfigurován tak, demonstroval optimální výkon a velikost součástí. Vyhodnocovací deska je nakonfigurována tak, aby pracovala na frekvenci 2 MHz při výstupním napětí 24 V a vstupním napětí v rozsahu 6 V až 20 V a dodávala proud do zátěže až 3 A při napětí V_IN 12 V. Deska EVAL-LT8342-AZ se vyznačuje nastavitelným vstupním podpěťovým blokováním, synchronizací s externími hodinami, tepelnou ochranou, volitelným provozním režimem, odpojením vstupu a režimem PassThru.
