            24bitový A/D převodník sigma-delta TPC6240-QFER-S o rychlosti 8 kSps

                    Přesný obvod od společnosti 3PEAK obsahuje integrované funkce, například interní oscilátor, teplotní senzor a referenční napětí 2,5 V

Přesný, 8/16kanálový, multiplexní analogově-digitální (ADC) převodník TPC6240 od společnosti 3PEAK s integrovaným zesilovačem s programovatelným ziskem (PGA) a mnoha dalšími funkcemi nabízí přesné měření vstupních signálů s nízkou šířkou pásma společně s nižšími systémovými náklady a menším počtem součástí. Obvod je osazen 24bitovým převodníkem sigma-delta s konfigurovatelnými rychlostmi převodu. K dispozici jsou filtry sinc5 na optimalizované potlačení šumu a filtry s nízkou latencí pro rychlé ustálení s potlačením na frekvenci 50 Hz/60 Hz v průmyslových prostředích s vysokým stupněm rušení. Nízkošumový zesilovač s programovatelným ziskem nabízí nastavení zisku v rozsahu 1 až 128 pro zesilování malých signálů.

A/D převodník TPC6240 dále integruje přesné referenční napětí 2,5 V v zakázaném pásu a oscilátor. K dispozici jsou dva programovatelné zdroje budícího proudu pro snadnou detekci teploty odporu (RTD) při měření teploty. Obvod obsahuje integrované funkce, například zahoření, CRC, předpětí, monitorování systému a univerzální vstupní/výstupní piny (GPIO). Obvod je k dispozici v pouzdru QFN6X6-40.

Vlastnosti

Integrované funkce:
- Dva přizpůsobené, programovatelné zdroje proudu pro buzení senzoru: 10 µA až 2000 µA
- Vnitřní referenční napětí: 2,5 V
- Vnitřní oscilátor
- Interní snímač teploty
- Rozšířené obvody detekce poruch
- Vlastní offset a kalibrace systému
- GPIO a GPO piny s externím ovládáním multiplexeru
Napájení digitálních obvodů: 2,7 V až 5 V

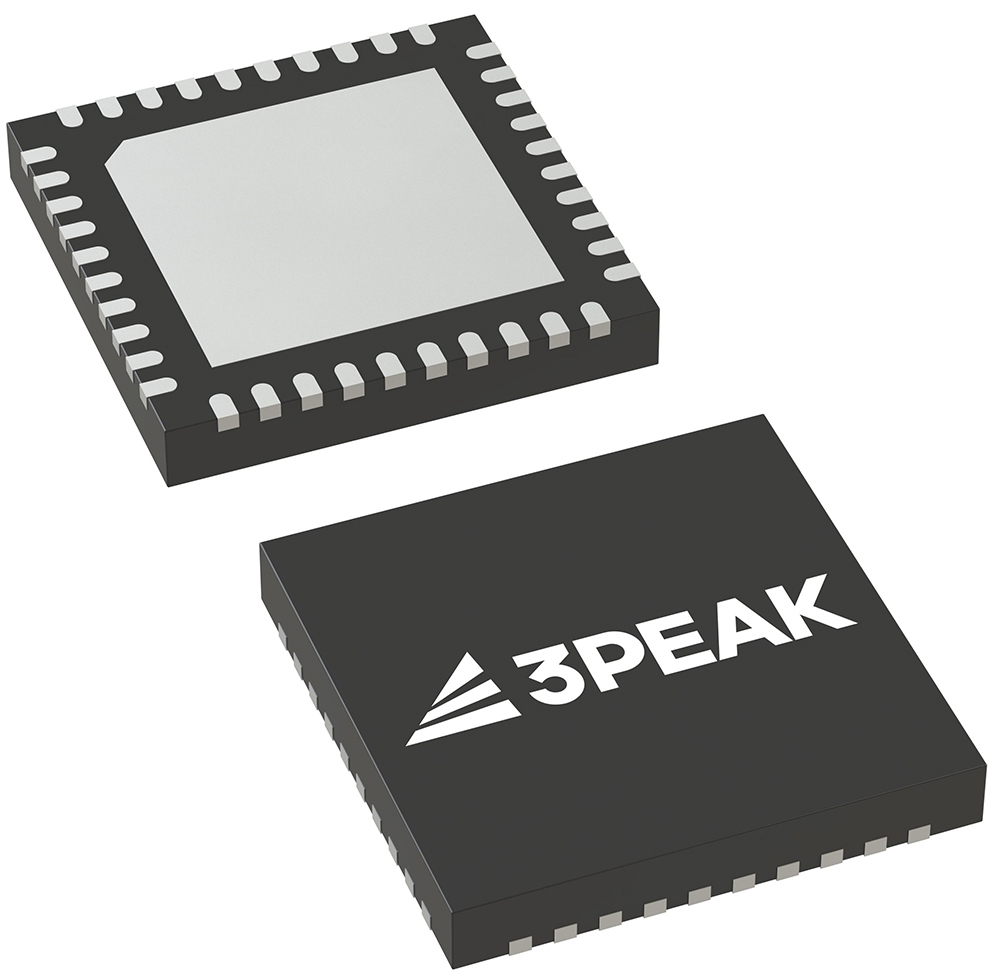

Pouzdro: QFN 6 mm x 6 mm se 40 vývody
Rozsah provozních teplot: -40 °C až +125 °C.

Výkon A/D převodníku:
- Analogový multiplexer s 8 plně diferenciálními nebo 16 vstupy se společnou zemí
- Zesilovač s programovatelným ziskem 1 až 128
- Nízký šum: nV_RMS
- Programovatelné rychlosti převodu: 2,5 SpS až 8 kSpS
- Digitální filtr: současné potlačení 50 Hz a 60 Hz při rychlosti ≤ 20 Sps s digitálním filtrem s nízkou latencí
Digitální rozhraní:
- Rozhraní 3-/4-wire SPI kompatibilní rozhraní s CRC kontrolou
